光学レンズ

■ 光学レンズ:球面・非球面

【用途例】

デジタルカメラレンズ、デジタルビデオカメラレンズ、ピックアップレンズ、
携帯電話用カメラレンズ、車載用レンズ、監視用レンズなど

【ご提案】

1. 試作品等の球面・非球面ガラスレンズ小ロット製作。
2. 短期大ロット球面・非球面ガラスレンズ供給のお手伝い。
3. 現行量産品、球面・非球面ガラスレンズのコストダウンへのお手伝い。
4. 高性能化にともなうプラスティックレンズから球面・非球面ガラスレンズへの転換へのお手伝い。
5. 設計・試作・製造等一貫した製品のご提供。

■ 光学部品:高精度ボールレンズ

currentlens_1currentlens_1ボールレンズは、赤外LED、光学センサー、ファイバーケーブルの接合コネクター等に利用されている。球面単レンズなので、短い焦点距離が得られる事が特徴で、レンズの中でも曲率の特に小さいボールレンズは、ファイバーへの集光やファイバーカップリング用途、及びファイバーからの出射光をコリメートする用途に主に利用されます。曲率が小さい為、球面収差は通常の単レンズと比べて大きくなるため、結像用途には向きません。

寸法 Ø1~30mm(Ø1mm以下ご相談下さい)
精度 外寸±2µm以下(サイズによる)面粗さRa1nm以下
真球度 5µm以下
材質 BK-7 石英 パイレックス ゼロデュア 他

currentlens_2

■ 光学部品:高精度平行平面板/オプティカルフラット

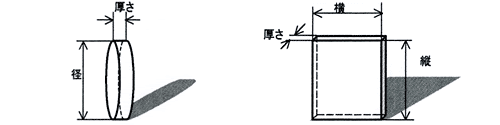

【高精度平行平面板】

各硝子材料に応じた高精度な平行平面板を下表の仕様により製作いたします。光学素材の基板に適しております。
currentlens_3n

寸法 □5~260mm ○5~350mm 厚さ0.1~15mm
平面度 λ~λ/10(但し寸法により異なる)
外観品質 Mil S/D30-10~60-30
材質 BK-7 石英 パイレックス ゼロデュア 他

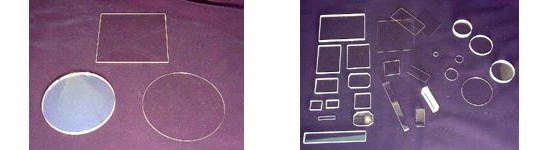

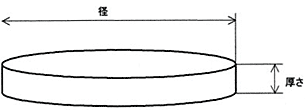

【オプティカルフラット】

オプティカルフラットは、精密に硝子材料の表面を研磨加工された平行平面基板のことを指します。レーザー用の高精度平面窓材としても用いられておりますが、通常は平面度(面精度)の未知なる研磨面に対する比較参照用の理想平面(基準面)として用いられています。
オプティカルフラットは、面精度が片面のみ有効な片面フラットタイプと、両面に有効な両面フラットタイプの2種類があります。

合成石英、ゼロデュア材を主流にした高精度ば面精度のオプティカルフラットを多種類に製作いたします。
currentlens_5

外形寸法 最大Ø380mm
厚さ 0.5~45mm
面精度 λ~λ/10
外径真円 ±10~±100µm
平行度 1º~3º
外観品質 MIL 30-10 ~ MIL 60-30
材質 BK-7 石英 パイレックス ゼロデュア 等

currentlens_6n

■ 光学部品:ロッドレンズ

円柱形状のロッドレンズは、円柱側面を高精度に研磨仕上げし、端面は切断面にしています。
光学的機能はシリンダーレンズと同様で、平行光がレンズ研磨面に入射するとライン上に変換した状態で光を広角に出射します。
currentlens_8n

寸法 外径:Ø1.5~30mm 長さ:1~200mm
精度 外寸±2µm以下  芯直度:1µm以下
真球度 Mil S/D30-10~60-30
材質 BK-7 石英 パイレックス ゼロデュア 他

currentlens_10

■ 光学部品:各種プリズム

【直角プリズム】

直角プリズムは光路を90度曲げる働きをします。1個のプリズムを通して得られる象は、正立で左右は反転しています。反射面で全反射にならない場合はアルミコートを斜面に施される事をお勧めいたします。
currentlens_11

【正三角形プリズム】

正三角形プリズムは白色光をスペクトルに分解する分散プリズムとして機能します。
currentlens_12

【ペンタプリズム】

ペンタプリズムは二度の反射により光路を90度偏角する機能を持ち、この時の像は直立でしかも左右は反転していません。プリズムが多少動いても入射光に対する90度の反射方向に影響がないため、距離計への使用や装置の小型化の際に用いられます。
currentlens_13

寸法 A-B-C 1~25mm
精度 外寸:±0.2mm以下 角度:±30º以下
外観品質 Mil S/D30-10~60-30
材質 BK-7 石英 パイレックス ゼロデュア 他

currentlens_14

■ 光学部品:ビームスプリッタ

【キューブ型偏光ビームスプリッタ】

キューブ型偏光ビームスプリッタは、直角プリズムの斜面に適当な誘電体多層膜を施し2個を接合してキューブ型を構成しています。無偏光の光が入射すると、R偏光(反射)とT偏光(透過)に分離し、He-Neレーザーの発信波長(632.8nm)において98%のR偏光を反射します。

使用波長をご指定ください。
currentlens_15

ABC寸法 1~25mm
面精度 λ ~ λ/10
偏光 Rps=45%(反射率) Tps=45%(透過率)
外観品質 Mil 30-10~60-30
材質 BK-7 合成石英 等
