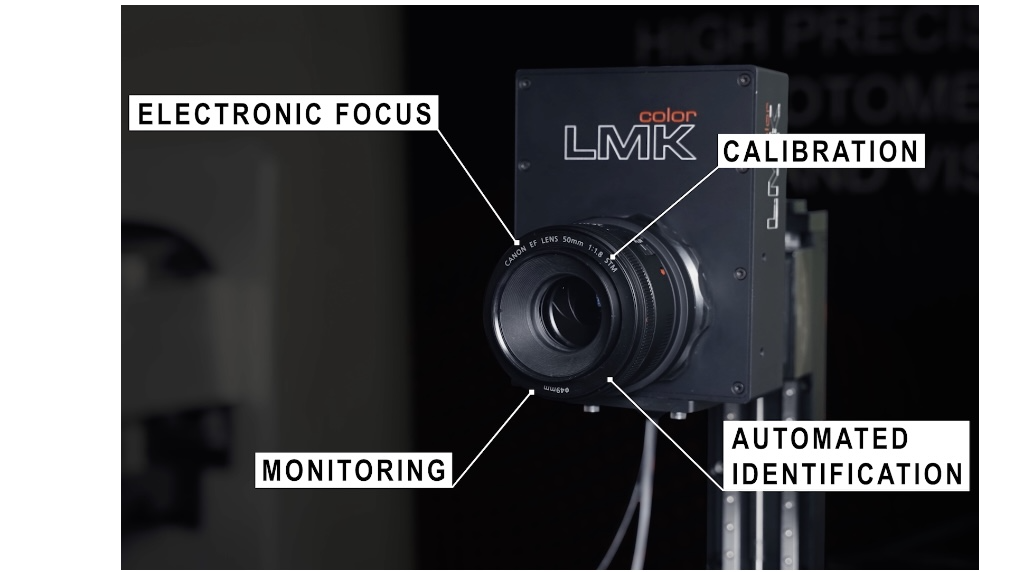

LMK6-12は、すべてのレンズに対応する新しいタイプのレンズベースを装備し、バヨネットマウントによる簡素化されたレンズマウントを可能にしました。電子接点の追加配置により、フォーカスなどの各種光学パラメータの調整がより柔軟に行えます。さらに、対物レンズのIDが自動的に読み出され、LabSoftキャリブレーションデータと比較されます。これにより、誤った設定がソフトウェアで自動的に検出され、警告メッセージが表示されます。テクノチームでは、LMK LabSoftのオートフォーカス機能で使用できる、EF/Sバヨネットと電子制御フォーカスを備えた一連のレンズを提供しています。
カメラモデルによって異なる測定距離とフィールドアングルに関する具体的な情報を得るには、以下の対応するLMKモデルをクリックしてください。
| Lens | LMK6-12 | LMK6-30 |
| 14mm | x | x |
| 24mm | x | x |
| 50mm | x | x |
| 85mm | x | x |
| 135mm | x | x |
LMK 6-12用オートフォーカスレンズ
LMK 6-12にはさまざまなオートフォーカスレンズが用意されている。
f’= 14mm、24mm、50mm、85mm、135mm です。
お客様のご要望に応じて、これらのレンズは校正・納入前に焦点距離やF値を指定することができます。
| Lens type | TT AF 14 | TT AF 24 | TT AF 50 | TT AF 85 | TT AF 135 |
| Focus type | HSM | STM | STM | USM | USM |
| Focal length | 14 mm | 24 mm | 50 mm | 85 mm | 135 mm |
| Measuring distance | > 210 mm | > 160 mm | > 330 mm | > 830 mm | > 855 mm |
| Min. object field (H × V) | 90 mm × 65 mm | 56 mm × 40 mm | 62 mm × 45 mm | 110 mm × 80 mm | 70 mm × 51 mm |
| Field of view (H × V) | ≈ 53° × 40° | ≈ 32° × 24° | ≈ 16° × 12° | ≈ 9.0° × 6.5° | ≈ 6.0° × 4.5° |
| Lens length | 155 mm | 50 mm | 65 mm | 97 mm | 140 mm |
LMK6-30用オートフォーカスレンズ
LMK6-30には様々なオートフォーカスレンズが用意されています。
f’= 14mm、24mm、50mm、85mm、135mmです。
お客様のご要望に応じて、これらのレンズは校正・納入前に焦点距離やF値を指定することができます。
| Lens type | TT AF 14 | TT AF 24 | TT AF 50 | TT AF 85 | TT AF 135 |
| Focus type | HSM | USM | USM | USM | HSM |
| Focal length | 14 mm | 24 mm | 50 mm | 85 mm | 135 mm |
| Measuring distance | > 210 mm | > 235 mm | > 425 mm | > 825 mm | > 860 mm |
| Min. object field (H × V) | 145 mm × 106 mm | 125 mm × 93 mm | 144 mm × 107 mm | 173 mm × 129 mm | 109 mm × 82 mm |
| Field of view (H × V) | ≈ 73° × 58° | ≈ 50° × 38° | ≈ 24° × 18° | ≈ 15° × 11° | ≈ 9.6° × 7.1° |
| Lens length | 155 mm | 112 mm | 92 mm | 97 mm | 140 mm |
